查看图片 |
广州地铁四号线两座连续刚构图纸(2/3)
大桥院图纸.part02.rar
ID=82903-类别:桥梁图纸-大小:15000K-上传用户:hrbhgd
价格=￥20.00元-浏览:2458次-下载:4次-.rar-上传时间:2011/11/22
|
|
查看图片 |

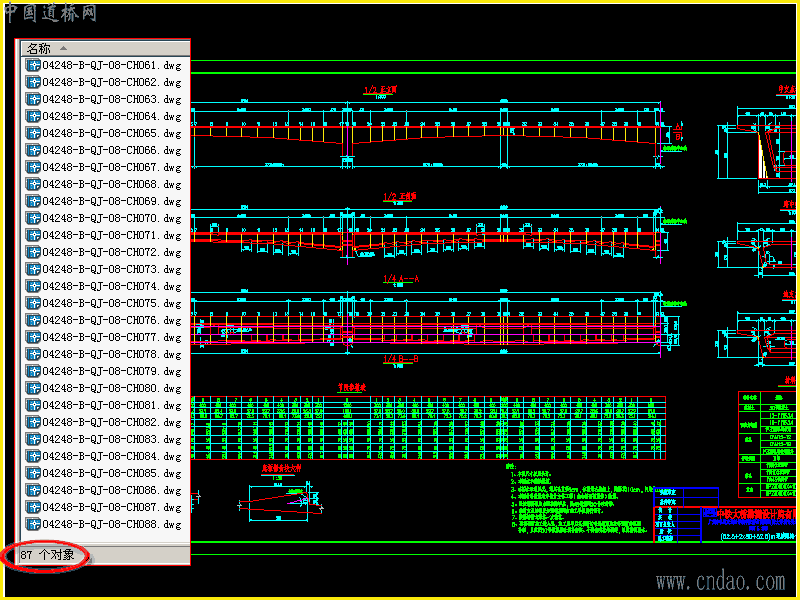

广州地铁四号线两座连续刚构图纸(1/3)
广州地铁四号线两座连续刚构，跨度分别为52.5+2x80+52.5m和70+2x80+70m，还有一个26.45的简支梁桥。
大桥院设计，对地铁桥梁很有参考价值。
广州市轨道交通四号线车陂南至黄阁段(除大学城专线外)工程
区间 5 标段 2004.11
大桥院图纸:
ID=82902-类别:桥梁图纸-大小:15000K-上传用户:hrbhgd
价格=￥20.00元-浏览:3049次-下载:4次-.rar-上传时间:2011/11/22
|
|
查看图片 |

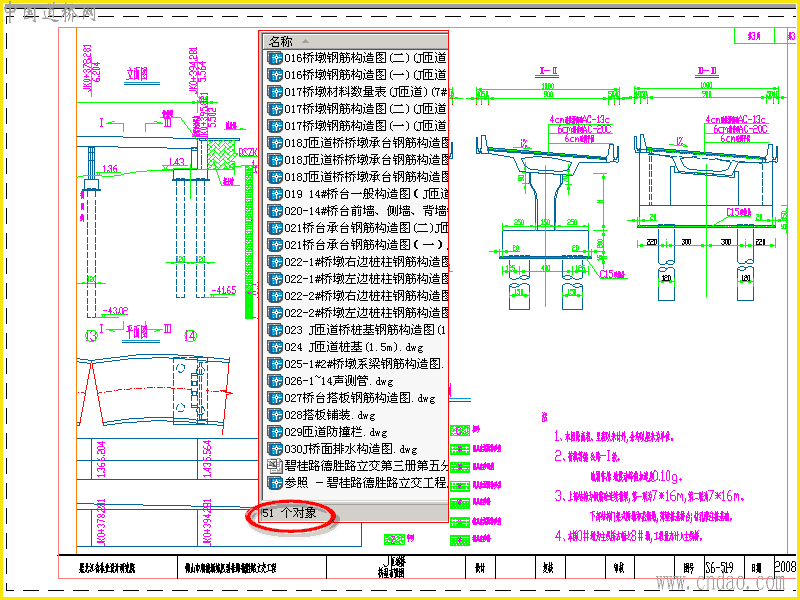

顺德某立交J匝14x16m钢筋砼连续箱梁
（缺说明）
佛山市顺德新城区碧桂路德胜路立交工程
2008年03月
一、桥型采用：2x（7x16m），梁高1.4m、单箱单室斜腹板、防撞护栏外设置花槽。
上部结构为钢筋砼连续箱梁,第一联为7*16m,第二联为7*16m。下部结构门架式桥墩和花瓶墩,薄壁桩基桥台;钻孔灌注桩基础。
二、设
ID=82901-类别:桥梁图纸-大小:5371K-上传用户:gzhzr
价格=￥30.00元-浏览:2011次-下载:4次-.zip-上传时间:2011/11/22
|
|
查看图片 |

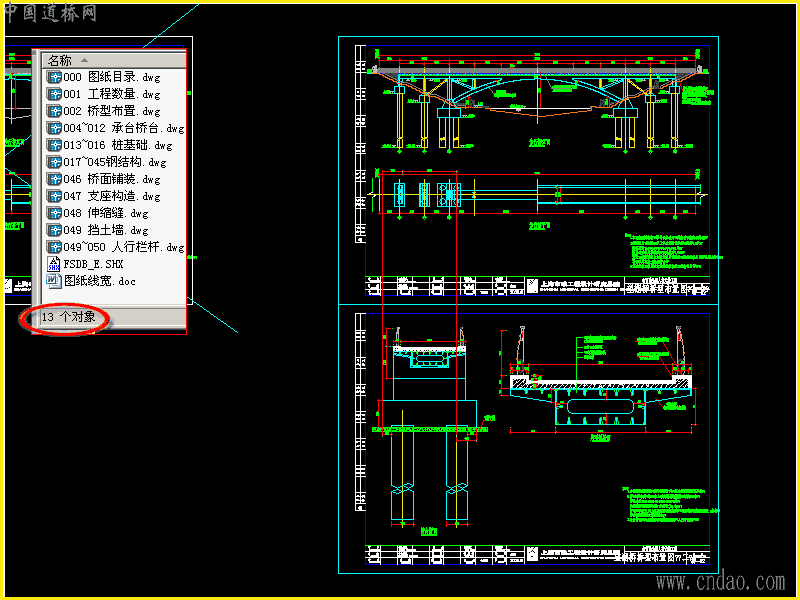

11+39+11m钢结构拱人行天桥(望湖桥)
虫雷岗公园人行天桥工程
望湖桥
天桥图纸齐全（缺说明）
设计单位：上海市政设计研究总院
设计时间：2008年
一、桥型采用：主跨39米上承式钢结构拱桥，梁高0.8米；
跨径布置：5.5+5.5+39+5.5+5.5＝61米；
拱圈线形采用抛物线，失跨比为1/6.5；
桥墩、斜
ID=82900-类别:桥梁图纸-大小:4747K-上传用户:gzhzr
价格=￥60.00元-浏览:4326次-下载:3次-.zip-上传时间:2011/11/22
|
|
|
|
|
|
查看图片 |

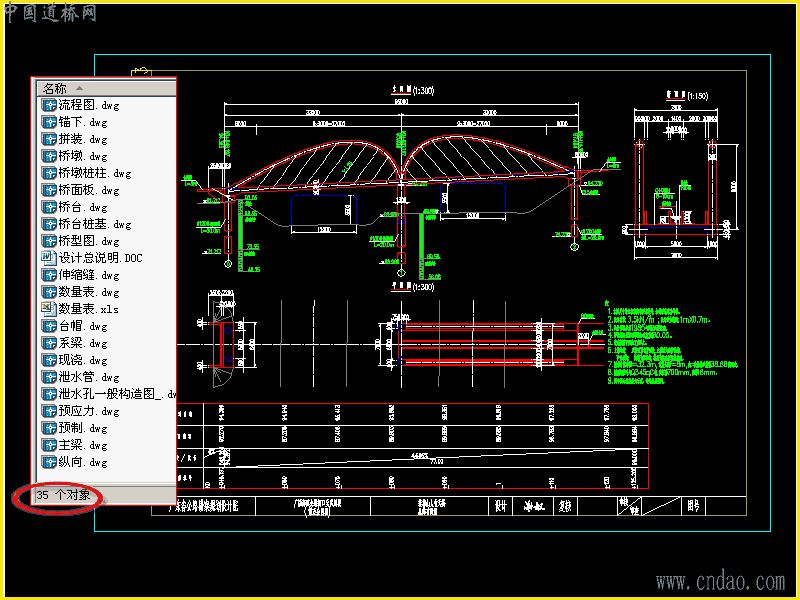

广梧高速挂榜山2x33m异形系杆拱人行天桥
广梧高速公路河口至双凤段
挂榜山人行天桥 (桥型同23354)
图纸齐全，桥梁造型较独特。
设计单位：广东省院
设计时间：2006年
二、主要技术指标
1、道路等级：人行兼水渠桥
2、桥梁设计荷载：3.5KN/m2。
3、桥梁宽度：{0.9米（拱肋）+0.3米（人行护栏）+2.0
ID=82897-类别:桥梁图纸-大小:3894K-上传用户:gzhzr
价格=￥60.00元-浏览:3772次-下载:2次-.zip-上传时间:2011/11/22
|
|
|
|
|
|
|
|
